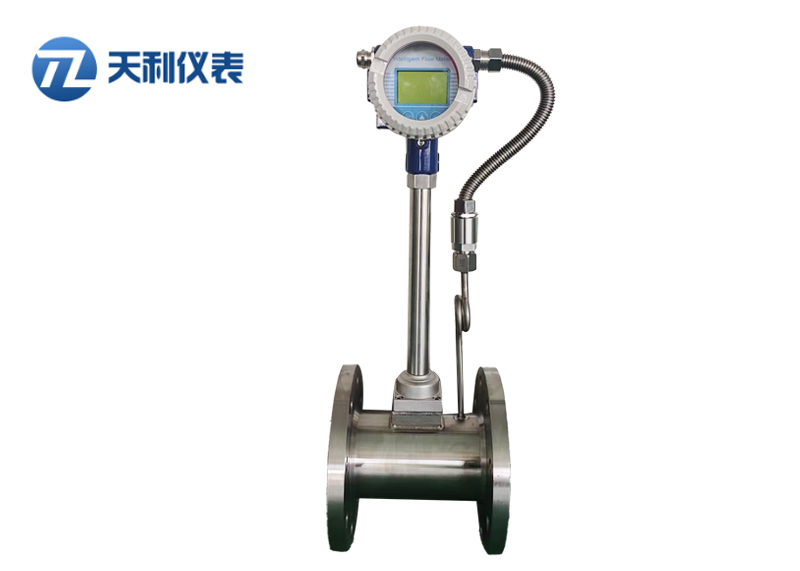

智能溫壓一體型渦街流量計

發布時間：2020-07-30 人氣：0


· 可測量蒸汽,氣體,液體的體積流量和質量流量
· 無機械運動部件,測量精度高,結構緊湊維護方便
· 壓力損失小,量程范圍寬
· 采用消擾電路和抗振傳感頭儀表具有
   抗環境振動性能
· 可測介質溫度達+350℃（+450℃）
一、概述
    LUGB型渦街流量計是根據卡門（Karman）渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。并可作為流量變送器應用于自動化控制系統中。
    該儀表采用先進的差動技術，配合隔離、屏蔽、濾波等措施，克服了同類產品抗震性差、小信號數據紊亂等問題，并采用了獨特的傳感器封裝技術和防護措施，保證了產品的可靠性。產品有基本型和復合型兩種形式，基本型測量單一流量信號；復合型可同時實現溫度、壓力、流量的測量。每種形式都有整體、分體結構，以適應不同的安裝環境。
二、工作原理
    渦街流量計是由設計在流場中的旋渦發生體、檢測探頭及相應的電子線路等組成。當流體流經旋渦發生體時，它的兩側就形成了交替變化的兩排旋渦，這種旋渦被稱為卡門渦街。斯特羅哈爾在卡門渦街理論的基礎上又提出了卡門渦街的頻率與流體的流速成正比，并給出了頻率與流速的關系式：
    f = St × V/d    式中:
    f 渦街發生頻率 (Hz)
    V 旋渦發生體兩側的平均流速(m/s )
    St 斯特羅哈爾系數（常數）
    這些交替變化的旋渦就形成了一系列交替變化的負壓力，該壓力作用在檢測探頭上，便產生一系列交變電信號，經過前置放大器轉換、整形、放大處理后，輸出與旋渦同步成正比的脈沖頻率信號（或標準信號）。
三、儀表特點與用途
特點:
  ·無可動部件，長期穩定，結構簡單便于安裝和維護；
  ·采用消擾電路和抗振動傳感頭，具有一定抗環境振動性能；
  ·采用超低功耗單片微機技術，1節3.2V10AH鋰電池可使用5年以上；
  ·由軟件對儀表系數非線性進行修正，提高測量精度；
  ·壓力損失小，量程范圍寬；
  ·采用EEPROM對累積流量進行掉電保護，保護時間大于10年；
儀表分類
   1．按儀表結構形式渦街流量計可分為2大類，即：
?    ■滿管式渦街流量計
       廣泛用于中、小型各種管道給排水、工業循環、污水處理，油類及化學試劑以及壓縮空氣、飽和及過熱蒸汽、天然氣及各種介質流量的計量。
?    ■插入式渦街流量計
廣泛的適用于各種行業大口徑氣體、液體、蒸汽流量計量，也可測量含有微小顆粒、雜質的混濁液體，并可作為流量變送器用于自動控制系統中

主要技術指標
表1

公稱通經（mm）	15—300 （滿管式）；250～1500（插入式）
儀表材質	1Cr18Ni 9Ti
公稱壓力（Mpa）	PN1.6Mpa；PN2.5Mpa
被測介質溫度（℃）	－40～+250℃ ；－40～+350℃
環境條件	溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa
精度等級	測量液體：示值的±0.5 測量氣體或蒸汽：示值的±1.0、±1.5
量程比	1:10；1:15
阻力損失系數	Cd<2.6
輸出信號	傳感器：脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V 變送器：兩線制4 ~ 20mADC電流信號
供電電源	傳感器：+12VDC 、+24VDC（可選）變送器：+24VDC 現場顯示型：儀表自帶3.2V鋰電池
信號傳輸線	STVPV3×0.3（三線制），2×0.3（二線制）
傳輸距離	≤500m
信號線接口	內螺紋M20×1.5
防爆等級	ExdIIBT6
防護等級	IP65
允許振動加速度	1.0g

儀表選型
A.一般液體和氣體適用流量范圍見表2
表2
滿管式渦街流量計流量范圍

口徑 (mm)	液體		氣體
口徑 (mm)	流量 (m3/h)	頻率 (Hz)	流量(m3/h)	頻率 (Hz)
20	1~10	40~396	5.5~50	218~1982
25	1.6~16	32~325	8.5~70	172~1420
40	2.5~25	13~130	22~220	115~1147
50	3.5~35	9~93	36~320	96~854
65	6.5~68	8~82	50~480	61~583
80	10~100	6~65	70~640	45~417
100	15~150	5~50	130~1100	43~367
125	27~275	5~47	200~1700	33~290
150	40~400	4~40	280~2240	27~221
200	80~800	3~33	580~4960	24~207
250	120~1200	3~26	970~8000	20~171
300	180~1800	2~22	1380~11000	17~136

插入式渦街流量計流量范圍

公稱通徑 (mm)	測量范圍(m3/h)		公稱通徑 (mm)	測量范圍(m3/h)
公稱通徑 (mm)	液體	氣體	公稱通徑 (mm)	液體	氣體
250	80-1150	1060-10600	900	970-12000	13000-130000
300	130-1400	1540-15400	1000	1130-16900	17000-170000
400	180-2700	2700-27000	1100	1450-18000	19000-190000
500	280-4200	4240-42400	1200	1630-24400	24400-244000
600	410-6100	6100-61000	1300	2020-25300	27000-270000
700	580-7300	7800-78000	1400	2350-29500	31000-310000
800	720-10800	10850-108500	1500	2550-38000	38200-382000

* * 表中頻率為理論值。液體使用流量范圍的測試條件是常溫水（t=20℃，ρ=1000Kg/m3）。氣體使用測量范圍的測試條件是常溫常壓的空氣（t=20℃，P=101.325Kpa，ρ=1.205 Kg/m3）
B.已知標準狀態下的體積流量換算成工況下的體積流量

一般氣體的計量單位常用標準狀態體積計量單位，即標準立方米/小時（Nm3/h），簡稱“標方”。按以下公式先將標準狀態體積流量換算成工況狀態體積流量，即立方米/小時（m3/h）然后再與表2適用流量范圍進行比較。

式中：Q工：被測介質工況狀態下的體積流量。（m3/h）
           Q標：被測介質標況狀態下的體積流量。（Nm3/h，20℃，0.1013MPa絕對壓力下）
           T標：被測介質工況狀態下的介質溫度。(293.15K)
           P工：被測介質工況狀態下的介質壓力，表壓。(MPa)
C.對于飽和蒸汽，可按表3所給質量流量的范圍對照選取。
     D.對于過熱蒸汽，則應先對照過熱蒸汽表（表4）查出其相應溫度及壓力(取絕對壓力：表壓+1)下的密度值，然后根據給定的質量流量通過下式計算出對應的體積流量，再與表2相應口徑氣體流量對照選型。

飽和蒸汽的流量范圍
表3

<td valign="top" style="margin: 0px; padding: 0

上一篇：已經沒有了下一篇：插入式渦街流量計

在線客服

QQ客服

聯系方式

熱線電話

13281890006

上班時間

周一到周五

公司電話

二維碼

在線客服

DN50
絕對壓力 MPa		0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0	1.1	1.2	1.3	1.4	1.5	1.6	1.7	流量單位
溫度°C		120	133	144	152	159	165	170	175	180	184	189	192	195	198	201	204
密度Kg/m3		1.13	1.66	2.18	2.67	3.17	3.67	4.16	4.66	5.15	5.64	6.13	6.62	7.11	7.6	8.09	8.58
DN20	Qmin	6.22	9.13	12	14.7	17.4	20.2	23	25.6	28.3	31	33.7	36.4	39	41.8	44.5	47.2	Kg/h
DN20	Qmax	56.5	83	43.6	133.5	158.5	183.5	208	233	257.5	282	306.5	331	355.5	380	404.5	429
DN25	Qmin	9.6	14	18.53	22.7	27	31.2	35.3	39.6	43.7	48	52	56.2	60.4	64.6	68.7	72.9
DN25	Qmax	79.1	116.2	152.6	186.9	222	256.9	291.2	326.2	360.5	394.8	429.1	463.4	498	532	566.3	600.6
DN40	Qmin	24.9	36.5	48	58.7	69.7	80.7	91.5	102.5	113	124	135	145.6	156.4	167.2	180	188.8
DN40	Qmax	249	365	480	587	697	807	915	1025	1130	1240	1350	1456	1564	1672	1800	1888
DN50	Qmin	40.7	59.8	78.5	96	114	132	150
